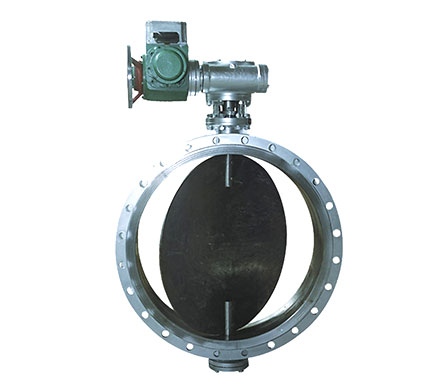

通風蝶閥
產品用途
D341H、D341W 型 PN0.5~PN1 通風蝶閥在冶金、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中,作為氣體介質調節流量或切斷裝置。
產品特點
1、采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的,結構緊湊、重量輕、便于安裝、流阻小、流通量大,避免高溫膨脹的影響,操作輕便
2、內無連桿、螺栓等、工作可靠、使用壽命長??梢远喙の话惭b,不受介質流向影響
產品主要參數
公稱壓力(MPa) |
0.05MPa |
介質溫度 |
-30℃~-350℃ |
強度試驗 |
0.1MPa |
適用介質 |
冷熱風、煙氣 |
介質流速 |
25m/s |
泄漏率 |
3% |
主要外形和連接尺寸
DN |
D |
D1 |
L |
L1 |
L2 |
n-Фd |
b |
300 |
405 |
370 |
120 |
716 |
220 |
8-12 |
10 |
350 |
455 |
420 |
140 |
786 |
240 |
8-14 |
10 |
400 |
505 |
470 |
140 |
924 |
270 |
12-18 |
10 |
450 |
570 |
530 |
160 |
999 |
295 |
12-18 |
10 |
500 |
620 |
580 |
160 |
1079 |
325 |
12-18 |
10 |
600 |
720 |
680 |
180 |
1140 |
380 |
16-18 |
12 |
700 |
820 |
780 |
180 |
1240 |
430 |
16-18 |
12 |
800 |
920 |
880 |
200 |
1350 |
490 |
16-18 |
12 |
900 |
1040 |
990 |
200 |
1450 |
540 |
16-18 |
14 |
1000 |
1140 |
1090 |
220 |
1550 |
590 |
20-18 |
14 |
1100 |
1240 |
1190 |
220 |
1800 |
640 |
20-18 |
14 |
1200 |
1340 |
1290 |
240 |
1900 |
690 |
20-18 |
14 |
1300 |
1440 |
1390 |
240 |
2020 |
760 |
20-18 |
16 |
1400 |
1540 |
1490 |
260 |
2120 |
810 |
24-18 |
16 |
1500 |
1640 |
1590 |
260 |
2220 |
860 |
24-18 |
16 |
1600 |
1740 |
1690 |
280 |
2390 |
980 |
24-18 |
16 |
1700 |
1840 |
1790 |
280 |
2590 |
1030 |
28-22 |
16 |
1800 |
1940 |
1890 |
300 |
2709 |
1096 |
28-22 |
16 |
1900 |
2040 |
1990 |
300 |
2826 |
1146 |
32-22 |
16 |
2000 |
2150 |
2090 |
320 |
2926 |
1196 |
32-26 |
16 |
2200 |
2360 |
2300 |
340 |
3126 |
1296 |
36-26 |
16 |
2400 |
2560 |
2500 |
360 |
3326 |
1396 |
36-26 |
18 |
2600 |
2760 |
2700 |
380 |
3526 |
1496 |
40-26 |
18 |
2800 |
2960 |
2900 |
400 |
3726 |
1596 |
40-26 |
18 |
3000 |
3190 |
3110 |
400 |
4098 |
1698 |
44-30 |
18 |
3200 |
3390 |
3310 |
440 |
4338 |
1798 |
44-30 |
20 |
3400 |
3590 |
3510 |
440 |
4578 |
1898 |
48-30 |
20 |
3600 |
3790 |
3710 |
480 |
4780 |
1998 |
48-30 |
20 |
3800 |
4000 |
3910 |
480 |
5000 |
2098 |
52-30 |
22 |
4000 |
4210 |
4120 |
520 |
5200 |
2210 |
52-30 |
22 |
