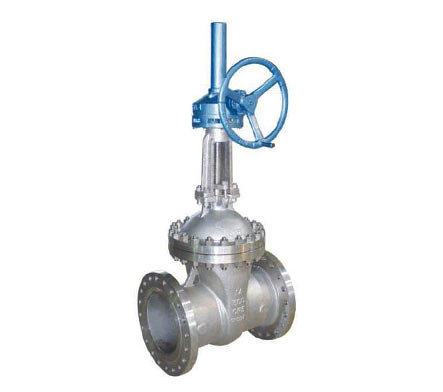

J541H 傘齒輪截止閥

J541H-40C DN400傘齒輪截止閥



傘齒輪截止閥系列：J541 W/Y/H

傘齒輪截止閥材質：鑄鋼、鍛鋼、不銹鋼、301、304、316、316L等。

規格：DN100~DN800

標準：國標，日標，美標，德標

壓力：1.6Mpa~32Mpa（150LB~600LB）5k~63k

連接形式：法蘭連接

工作溫度：-160~550

類型：直通式

介質：水，油品，蒸汽，硝酸類等

外型：重型/中型


美標傘齒輪截止閥型號


J541H-150LB J541H-300LB J541H-600LB

J541W-150LB J541W-300LB J541W-600LB

J541Y-150LB J541Y-300LB J541Y-600LB



傘齒輪截止閥型號


J541H-16C J541H-25C J541H-40C J541H-64C J541H-100C J541H-160C

J541W-16P J541W-25P J541W-40P J541W-64P J541W-100P J541W-160P

J541Y-16C/I J541Y-25I/C J541Y-40I/C J541Y-100I/C J541Y-160I/C


特點介紹


(1)結構比閘閥簡單，制造與維修都較方便。
(2)密封面不易磨損及擦傷，密封性好，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。
(3)啟閉時，閥瓣行程小，因而截止閥高度比閘閥小，但結構長度比閘閥長。
(4)啟閉力矩大、啟閉較費力，啟閉時間校長。

(5)流體阻力大，因閥體內介質通道較曲折，流體阻力大，動力消耗大。

(6)介質流動方向
公稱壓力PN≤16MPa時，一般采用順流，介質從閥瓣下方向上流；公稱壓力PN≥20MPa時，一般采用逆流，介質從閥瓣上方向下流．以增加密封件能。使用時，截止閥介質只能單方向流動，不能改變流動方向。

(7)全開時閥瓣經常受沖蝕。


主要連接尺寸


型 號 公稱通徑 尺 寸 (mm)
J41W-1.6MPa L D D1 D2 b-f z-Φd  H D0
15 130 95 65 45 14-2 4-14 195 100
20 150 105 75 55 14-2 4-14 215 120
25 160 115 85 65 14-2 4-14 240 140
32 180 135 100 78 16-2 4-18 250 160
40 200 145 110 85 16-3 4-18 285 200
50 230 160 125 100 16-3 4-18 300 220
65 290 180 145 120 18-3 4-18 345 240
80 310 195 160 135 20-3 8-18 350 280
100 350 215 180 155 20-3 8-18 410 320
125 400 245 210 185 22-3 8-18 470 350
150 480 280 240 210 24-3 8-23 495 400
200 600 335 295 265 26-3 12-23 580 450
250 650 405 355 320 30-3 12-25 680 550
300 750 460 410 375 30-3 12-25 850 600


型 號 公稱通徑 尺 寸 (mm)
L D D1 D2 b-f z-Φd H D0
J41W-2.5MPa 15 130 95 65 45 16-2 4-14 195 100
20 150 105 75 55 16-2 4-14 215 120
25 160 115 85 65 16-2 4-14 240 140
32 180 135 100 78 18-2 4-18 250 160
40 200 145 110 85 18-3 4-18 285 200
50 230 160 125 100 20-3 4-18 300 220
65 290 180 145 120 22-3 8-18 345 240
80 310 195 160 135 22-3 8-18 350 280
100 350 230 190 160 24-3 8-23 410 320
125 400 270 220 188 28-3 8-25 470 350
150 480 300 250 218 30-3 8-25 495 400
200 600 360 310 278 34-3 12-25 600 450
250 650 425 370 335 36-3 12-30 680 550
300 750 485 430 390 40-4 16-30 850 600



型 號 公稱通徑 尺 寸 (mm)
L D D1 D2 D6 b-f z-Φd H
J41W-4.0MPa 15 130 95 65 45 40 16-2 4-14 195
20 150 105 75 55 51 16-2 4-14 215
25 160 115 85 65 58 16-2 4-14 240
32 180 135 100 78 66 18-2 4-18 250
40 200 145 110 85 76 18-3 4-18 285
50 230 160 125 100 88 20-3 4-18 300
65 290 180 145 120 110 22-3 8-18 345
80 310 195 160 135 121 22-3 8-18 350
100 350 230 190 160 150 24-3 8-23 410
125 400 270 220 188 176 28-3 8-25 470
150 480 300 250 218 204 30-3 8-25 495
200 600 375 320 282 260 38-3 12-30 600

J41H-6.4MPa

15 170 105 75 55 41 18-2 4-14 230
20 190 125 90 68 51 20-2 4-18 250
25 210 135 100 78 58 22-2 4-18 260
32 230 150 110 82 66 24-2 4-23 300
40 260 165 125 95 76 24-3 4-23 330
50 300 175 135 105 88 26-3 4-23 380
65 340 200 160 130 110 28-3 8-23 400
80 380 210 170 140 121 30-3 8-23 430
100 430 250 200 168 150 32-3 8-25 500
125 500 295 240 202 176 36-3 8-30 600
150 550 340 280 240 204 38-3 8-34 680
200 650 405 345 300 260 44-3 12-34 800
